(1) 새로운 project 만들기SIMATIC MANAGER 실행 더블클릭  바탕화면이나 메뉴바나 설치된 SIMATIC Manager 아이콘을 더블 클릭하여 실행합니다.    그러면 이 화면이 실행되는데 종이모양 을 눌러줍니다.눌러주면 아래와 같electricalgoose.tistory.com   지난번에 프로젝트 생성후 나오는 화면에서 상단메뉴에 Insert 가 보이시나요?Insert -> Station 에서 원하는 기종의 plc 를 선택하시면 됩니다. 저는 300시리즈만 다뤄봐서 SIMATIC 300 Station 으로 선택하겠습니다.    하드웨어 설정후 program 추가도 해보겠습니다.    다음편에 SIMATIC MANAGER 블록의 종류와 생성 방법에 대해 알아보겠습니다.

SIMATIC MANAGER 실행 더블클릭  바탕화면이나 메뉴바나 설치된 SIMATIC Manager 아이콘을 더블 클릭하여 실행합니다.    그러면 이 화면이 실행되는데 종이모양 을 눌러줍니다.눌러주면 아래와 같은 New Project 창이 뜹니다.   Name칸에 원하는 프로젝트 이름을 작성하시고 OK 클릭하시면 프로젝트가 생성됩니다.    다음편에 하드웨어 스테이션 만드는법에 대해 써보겠습니다.

S7-300은 지멘스(Siemens)의 대표적인 모듈형 PLC로, 산업 자동화에서 널리 사용된다. 유연한 확장성, 강력한 네트워크 기능, 높은 내구성을 갖춘 이 PLC는 중소형 공정 자동화부터 대형 시스템까지 적용 가능하다. 하지만 S7-1500 등 최신 모델의 등장으로 점차 교체되는 추세이므로, 기존 시스템 유지보수나 특정 네트워크 환경(PROFIBUS 등)이 필요한 경우에 적합하다. (현재단종)  Siemens SIMATIC Manager는 Siemens의 PLC(Programmable Logic Controller)인 SIMATIC S7 시리즈를 프로그래밍하고 관리하기 위한 소프트웨어입니다.쉽게 말해, 공장 자동화 설비의 '뇌' 역할을 하는 PLC에 어떤 명령을 내릴지, 어떻게 작동시킬지를 설정하고..

전자기기나 전기설비를 선택할 때 자주 접하게 되는 ‘IP등급’은 외부의 먼지나 물로부터 얼마나 보호되는지를 나타내는 국제 표준입니다.IP 등급은 국제전기기술위원회(IEC)에서 제정한 IEC 60529 규격에 기반하며, **‘Ingress Protection’의 약자(IP)’**로 표시됩니다. IP 등급 표기 방식IP 등급은 아래와 같은 형식으로 구성됩니다.IPXYX : 고체(먼지 등) 이물질에 대한 보호 수준 (0~6)Y : 액체(물 등) 침입에 대한 보호 수준 (0~9)예를 들어, IP67이라고 표기되어 있다면, ‘먼지가 완전히 차단되며(6), 1m 깊이의 물속에서 30분 정도 방수가 가능하다(7)’는 의미입니다.고체 이물질 보호 등급 (X 값)등급설명0보호되지 않음1손 등 큰 신체 표면에 대한 보호2..

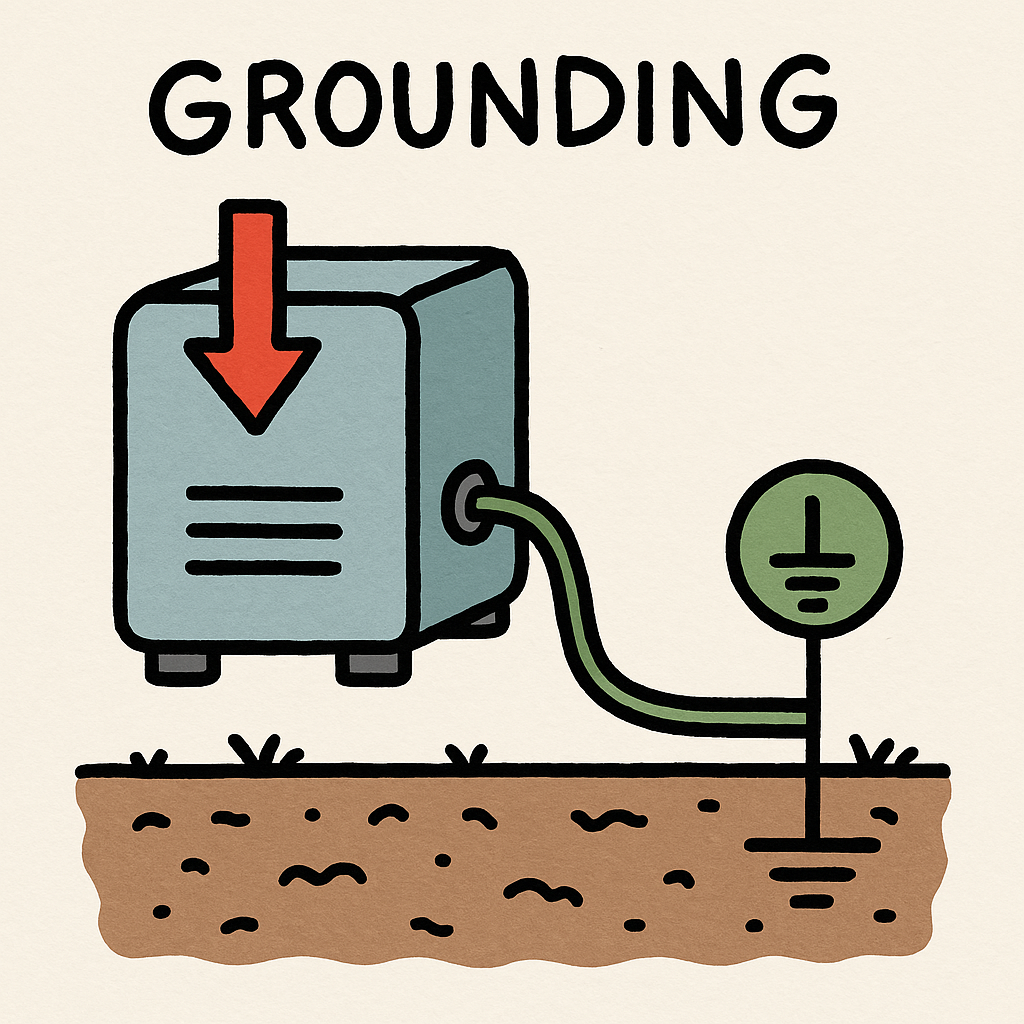

전기설비를 다루다 보면 ‘접지’라는 단어는 자주 등장하지만, 왜 해야 하는지 명확히 설명하는 글은 많지 않습니다. 이번 글에서는 접지의 개념부터 종류, 그리고 실제 어떤 상황에서 접지가 중요한 역할을 하는지까지 정리해보려 합니다.접지란 무엇인가?‘접지’란 말 그대로 전기회로나 전기설비의 일부를 **지면(땅)**과 연결하는 작업입니다. 전기가 흐를 수 있는 가장 안정적인 경로를 만들어줌으로써, 이상 전류나 낙뢰, 절연 파괴 시 발생할 수 있는 전기적 위험을 줄여주는 역할을 합니다.접지를 왜 해야 하나요?접지는 단순한 선택이 아닌, 전기설비의 필수 요소입니다. 주요 목적은 아래와 같습니다.감전 방지누전이나 절연 파괴가 일어났을 때, 접지를 통해 전류가 땅으로 흐르게 함으로써 사람에게 감전되는 것을 방지합니다..

전기설비를 다루다 보면 고전압이 인가되는 부분에서 예상치 못한 이상 현상이 나타나는 경우가 있습니다. 그 중 하나가 바로 코로나 현상입니다.  코로나 현상이란?코로나 현상은 고전압이 인가된 도체 주변에서 공기의 절연이 국소적으로 파괴되면서 발생하는 부분 방전 현상을 의미합니다. 주로 송전선이나 개폐기, 변압기 등 고전압 설비 주변에서 나타납니다. 왜 발생하는가?코로나 현상은 도체 주변의 전기장이 일정 수준 이상으로 강해졌을 때 발생합니다. 특히 도체 표면이 날카롭거나 오염된 경우, 또는 습도와 기압 조건이 특정 수준에 도달했을 때 공기 분자가 이온화되어 방전이 일어납니다. 이로 인해 공기 중에 존재하는 분자들이 전하를 띠게 되며, 이 과정에서 방전이 발생합니다.발생 시 증상도체 표면에서 **푸르스름한 빛..

리졸버는 전자기 유도 원리를 이용해 회전축의 각도(위치) 를 정확하게 측정하는 아날로그 장치입니다.리졸버는 엔코더와 유사한 목적으로 사용되지만, 측정 방식이나 장단점에서 분명한 차이가 있어요.🔸 리졸버의 구조와 원리 리졸버는 쉽게 말해, 회전하는 트랜스포머(변압기) 라고 볼 수 있습니다.리졸버의 구성은 다음과 같습니다.회전자(Rotor)고정자(Stator)회전자에 전압(AC 전압)을 넣으면, 회전자와 고정자 간 전자기장이 만들어집니다.이때, 축이 회전하면 회전각도에 따라 출력되는 신호의 크기와 위상이 바뀌게 됩니다.이 신호 변화로 정확한 각도와 위치를 계산하는 거죠.🔸 리졸버의 특징과 장점강력한 내구성엔코더보다 열악한 환경(고온, 습기, 진동 등)에 강합니다.높은 신뢰성접촉식이 아닌 전자기 유도 방식..

자동화 장비나 공장 설비에서 빠질 수 없는 부품 중 하나가 바로 '엔코더(Encoder)'입니다. 엔코더는 쉽게 말해 모터의 회전량이나 위치를 정확히 측정해주는 센서입니다. 회전하는 축의 위치나 각도를 전기 신호로 바꿔줘서, 기계가 원하는 위치로 정확하게 움직일 수 있도록 도와주는 장치라고 생각하시면 됩니다. 엔코더는 크게 두 가지로 나눌 수 있습니다.증분형 엔코더(Incremental Encoder)축이 회전할 때마다 펄스 형태의 신호를 발생시키는 방식입니다. 간단하고 저렴해서 흔히 사용되지만, 전원이 끊겼을 때 현재 위치 정보를 잃어버리는 단점이 있습니다.절대형 엔코더(Absolute Encoder)절대 좌표를 항상 기억하고 있어 전원이 꺼졌다가 켜져도 위치 정보를 유지할 수 있는 방식입니다. 주로 ..

고급 카메라나 산업 장비에서 **CF(Card CompactFlash)**와 CFast(Card CompactFast) 카드를 많이 사용한다. 둘 다 비슷한 이름이지만 성능과 방식이 다르다. 각각의 차이점을 쉽게 정리해봤다. 📌 CF 카드 (CompactFlash, CF 카드)란?✅ 1994년 SanDisk에서 개발✅ PATA(Parallel ATA) 인터페이스 기반✅ 속도: 최대 167MB/s (UDMA 7 기준)✅ DSLR, 방송용 카메라, 산업용 기기에서 사용✅ 내구성이 높고, 온도 변화에 강함❌ 최신 인터페이스보다 속도가 느림📌 사용 사례:DSLR 카메라 (캐논 5D Mark III 등)산업용 PC & 데이터 로깅 장비의료 장비 & 항공 전자 시스템📌 CFast 카드 (CompactFast,..

외장하드나 USB 포맷할 때 NTFS, exFAT, FAT32 같은 옵션이 나오는 거 다들 본 적 있을 거다. 근데 이게 뭔지, 뭐가 다른 건지 제대로 알고 선택하는 사람이 많지는 않다. 파일 시스템에 따라 파일 크기 제한, 호환성, 속도 등이 달라지니까 제대로 알고 선택해야 한다.📌 파일 시스템이란?파일 시스템은 쉽게 말해서 파일을 저장하고 관리하는 방식이다. 같은 외장하드라도 포맷 방식을 다르게 하면 지원하는 운영체제, 파일 저장 방식, 속도 등이 달라진다. 📌 포맷 방식별 차이점파일 시스템최대 파일 크기최대 볼륨 크기호환성특징NTFS16TB 이상256TB 이상✅ 윈도우 O / ❌ Mac (읽기만 가능) / ❌ 일부 스마트 TV윈도우 전용, 대용량 파일 저장 가능, 보안 기능 (암호화)exFAT1..
