(1) 새로운 project 만들기SIMATIC MANAGER 실행 더블클릭  바탕화면이나 메뉴바나 설치된 SIMATIC Manager 아이콘을 더블 클릭하여 실행합니다.    그러면 이 화면이 실행되는데 종이모양 을 눌러줍니다.눌러주면 아래와 같electricalgoose.tistory.com   지난번에 프로젝트 생성후 나오는 화면에서 상단메뉴에 Insert 가 보이시나요?Insert -> Station 에서 원하는 기종의 plc 를 선택하시면 됩니다. 저는 300시리즈만 다뤄봐서 SIMATIC 300 Station 으로 선택하겠습니다.    하드웨어 설정후 program 추가도 해보겠습니다.    다음편에 SIMATIC MANAGER 블록의 종류와 생성 방법에 대해 알아보겠습니다.

SIMATIC MANAGER 실행 더블클릭  바탕화면이나 메뉴바나 설치된 SIMATIC Manager 아이콘을 더블 클릭하여 실행합니다.    그러면 이 화면이 실행되는데 종이모양 을 눌러줍니다.눌러주면 아래와 같은 New Project 창이 뜹니다.   Name칸에 원하는 프로젝트 이름을 작성하시고 OK 클릭하시면 프로젝트가 생성됩니다.    다음편에 하드웨어 스테이션 만드는법에 대해 써보겠습니다.

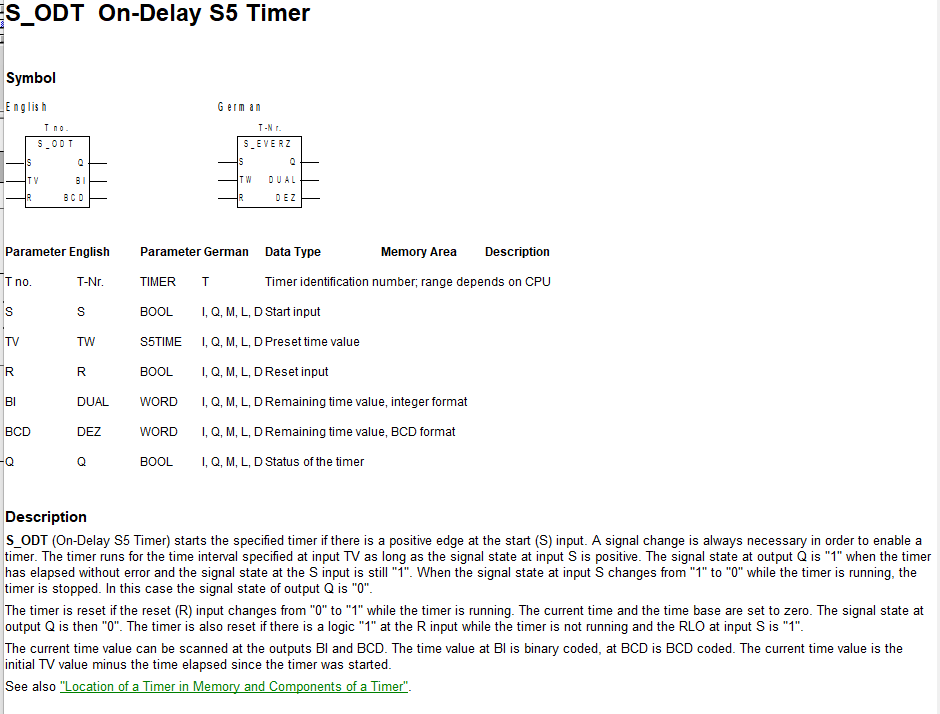

1. ON Delay Timer 2.설명 & 테스트 ON Delay 타이머란 S(입력) 상태가 1인 동안에만 TV값에 설정된 시간 값 후에 출력을 발생시킨다. -블록 상부에는 TIME번호를 지정. -S(START) -R(Reset) -BI(현재시간값 정수출력) -BCD (BCD출력) -Q(2진출력)

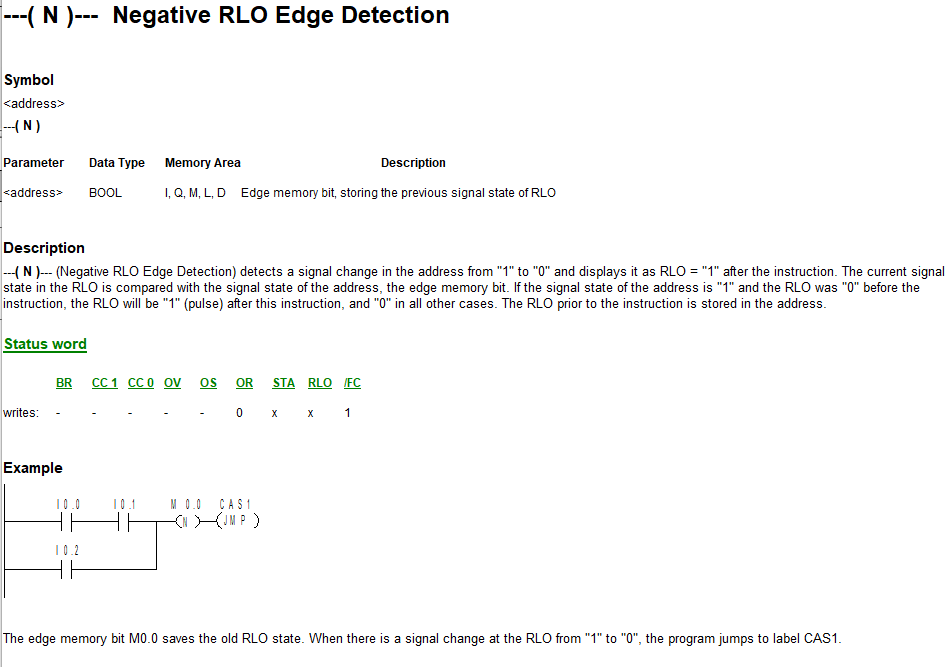

1. 설명 & TEST** -(N)-- 는 1 에서 0로 변경되는 신호를 감지하고 명령 뒤에 한 사이클 동안 RLO = 1로 표시하는것 입니다. -(N)-- 를 테스트 해보기 위해 M10.0이 OFF될때 M10.1 RLO 가 한 사이클 동안 0 -> 1 이되어 Q0.0 이 ON이 되는지 확인해보기 위한 테스트 PROGRAM 입니다 . 실제로 한 사이클 동안 Q0.0이 ON이 되는지 모니터링 할수없기 때문에 C10(COUNT)를 추가하여 Q0.0이 OFF 될때마다 COUNT 되게 하여 실제로 Q0.0이 ON이되는지 확인해보겠습니다. Address Symbol M10.0 ON M10.1 OFF PULSE M20.0 Cnt reset Q0.0 OUT C10 OUT count -초기 상태에서 M10.0(ON)시..
